Гаражные секционные ворота rsd02lux

Гаражные секционные ворота RSD02LUX DoorHan-Сургут укомплектованы усовершенствованным механизмом балансировки щита.

В систему управления воротами встроен октагональный вал с электроприводом. Такое решение позволяет сэкономить полезную площадь внутри помещения.

Полотно наших секционных ворот изготовлено из алюминиевой сэндвич-панели с герметизацией по контуру.

Мы рекомендуем купить гаражные секционные ворота RSD02LUX Дорхан для установки в проемах высотой и шириной до 3 м в отапливаемом гараже в Сургуте и области.

Монтаж секционных ворот просто выполнить в Сургуте самостоятельно.
Цена от: 72 644 ₽
Гаражные секционные ворота rsd02lux,
Таблица размеров
Комплектация
Конструкция
Подготовка объекта
Монтаж
Параметр
Показатель
Высота проема, мм
от 1 800 до 3 000
Ширина проема, мм
от 2 000 до 3 000
Притолока, мм
от 180
Пристенки, мм
от 100
Базовая
Дополнительная
Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм с усилением под внутренние петли и боковые опоры.
Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм с усилением под внутренние петли и боковые опоры.
Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации; октагональный вал требуемой длины.
Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации; октагональный вал требуемой длины.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Механическая задвижка, позволяющая блокировать ворота изнутри помещения. Отличается простотой и надежностью.
Механическая задвижка, позволяющая блокировать ворота изнутри помещения. Отличается простотой и надежностью.
Механический замок, позволяющий блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Механический замок, позволяющий блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера  обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
  1. Ригель вертикальный
  2. Вертикальная направляющая
  3. Нижний изгиб горизонтальной направляющей
  4. Верхний изгиб горизонтальной направляющей
  5. С-профиль
  6. Кронштейн крепления к потолку
  7. Система уравновешивания полотна на базе октагонального вала
  8. Кронштейн крепления направляющей
  9. Кронштейн крепления нижнего изгиба
  10. Кронштейн крепления верхнего изгиба
  11. Пластина крепления горизонтальных направляющих
  12. Верхний профиль с уплотнителем
  13. Нижний профиль с уплотнителем
  14. Верхний опорный кронштейн
  15. Опора с роликодержателем и роликом
  16. Нижний угловой кронштейн
  17. Петля
  18. Ручка
  1. Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
  2. H — высота проема (расстояние от пола до верха проема).
  3. B — ширина проема (расстояние от левого до правого края проема).
  4. h — притолока (расстояние от верха проема до потолка), min 180 мм.
  5. b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.
  6. L — глубина помещения.
  7. При замере Н и В за итоговый размер принимается наибольшая величина.
  8. При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
  9. Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Таблица размеров
Наименование
Значение
Высота проема, мм
от 1 800 до 3 000
Ширина проема, мм
от 2 000 до 3 000
Притолока, мм
от 180
Пристенки, мм
от 100
Комплектация
Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм с усилением под внутренние петли и боковые опоры.
Полотно из энергоэффективных алюминиевых сэндвич-панелей толщиной 40 мм с усилением под внутренние петли и боковые опоры.
Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации; октагональный вал требуемой длины.
Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации; октагональный вал требуемой длины.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Механическая задвижка, позволяющая блокировать ворота изнутри помещения. Отличается простотой и надежностью.
Механическая задвижка, позволяющая блокировать ворота изнутри помещения. Отличается простотой и надежностью.
Механический замок, позволяющий блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Механический замок, позволяющий блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера  обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.
Конструкция
  1. Ригель вертикальный
  2. Вертикальная направляющая
  3. Нижний изгиб горизонтальной направляющей
  4. Верхний изгиб горизонтальной направляющей
  5. С-профиль
  6. Кронштейн крепления к потолку
  7. Система уравновешивания полотна на базе октагонального вала
  8. Кронштейн крепления направляющей
  9. Кронштейн крепления нижнего изгиба
  10. Кронштейн крепления верхнего изгиба
  11. Пластина крепления горизонтальных направляющих
  12. Верхний профиль с уплотнителем
  13. Нижний профиль с уплотнителем
  14. Верхний опорный кронштейн
  15. Опора с роликодержателем и роликом
  16. Нижний угловой кронштейн
  17. Петля
  18. Ручка
Подготовка объекта
  1. Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
  2. H — высота проема (расстояние от пола до верха проема).
  3. B — ширина проема (расстояние от левого до правого края проема).
  4. h — притолока (расстояние от верха проема до потолка), min 180 мм.
  5. b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.
  6. L — глубина помещения.
  7. При замере Н и В за итоговый размер принимается наибольшая величина.
  8. При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
  9. Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
КАК ЗАМЕРИТЬ ПРОЕМ?

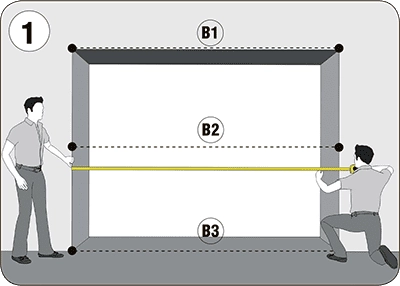

Внимание! Все замеры проводятся в трех разных точках.  Замерьте ширину проема (B) и запишите максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

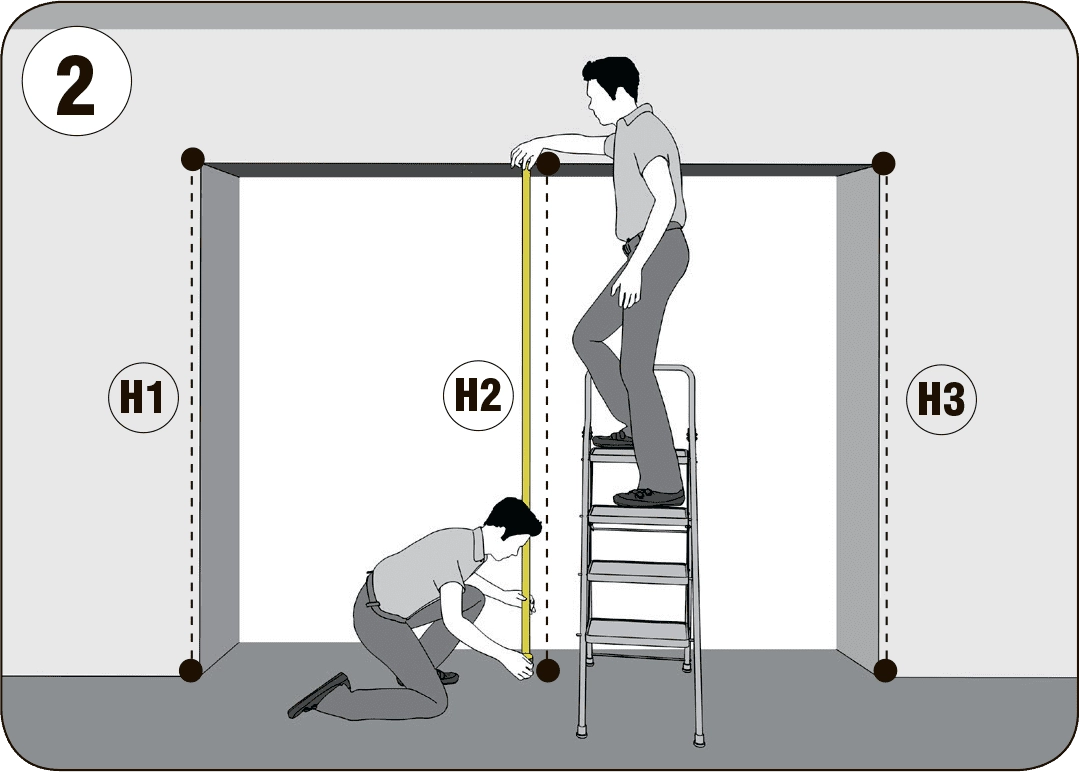

Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение

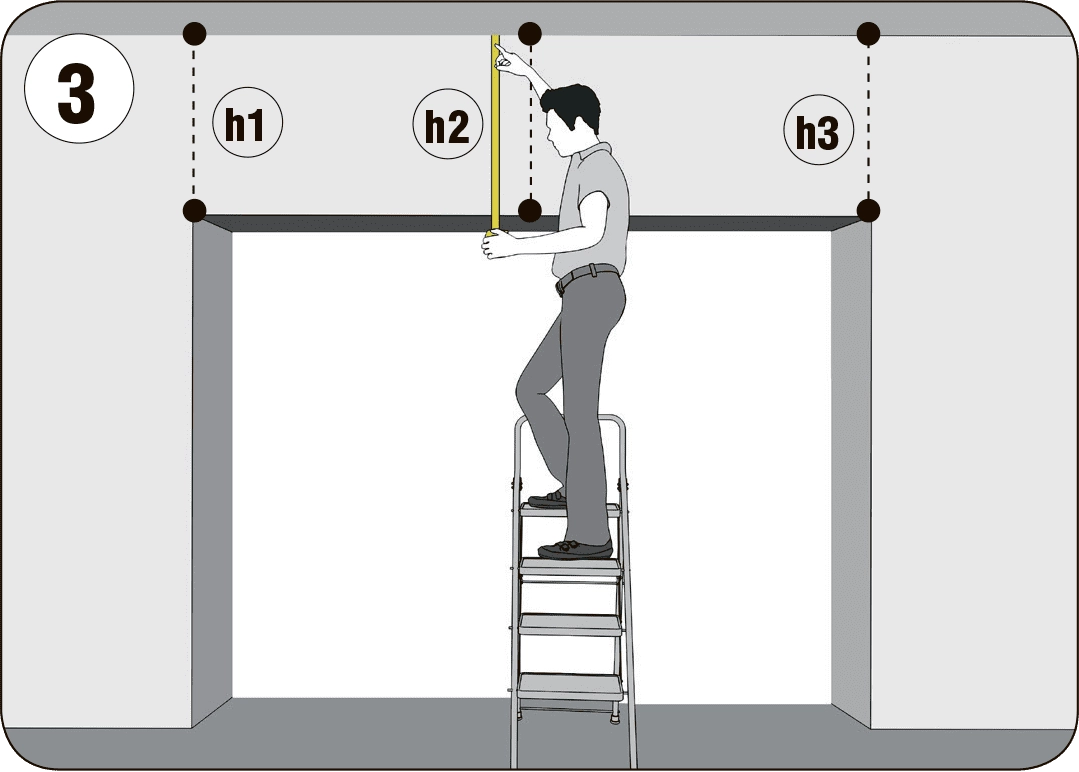

Замерьте притолоку проема (h). Если в зоне притолоки проходят балки, кабели, вентиляционные короба, обратите на  это внимание инженера. Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки проходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.

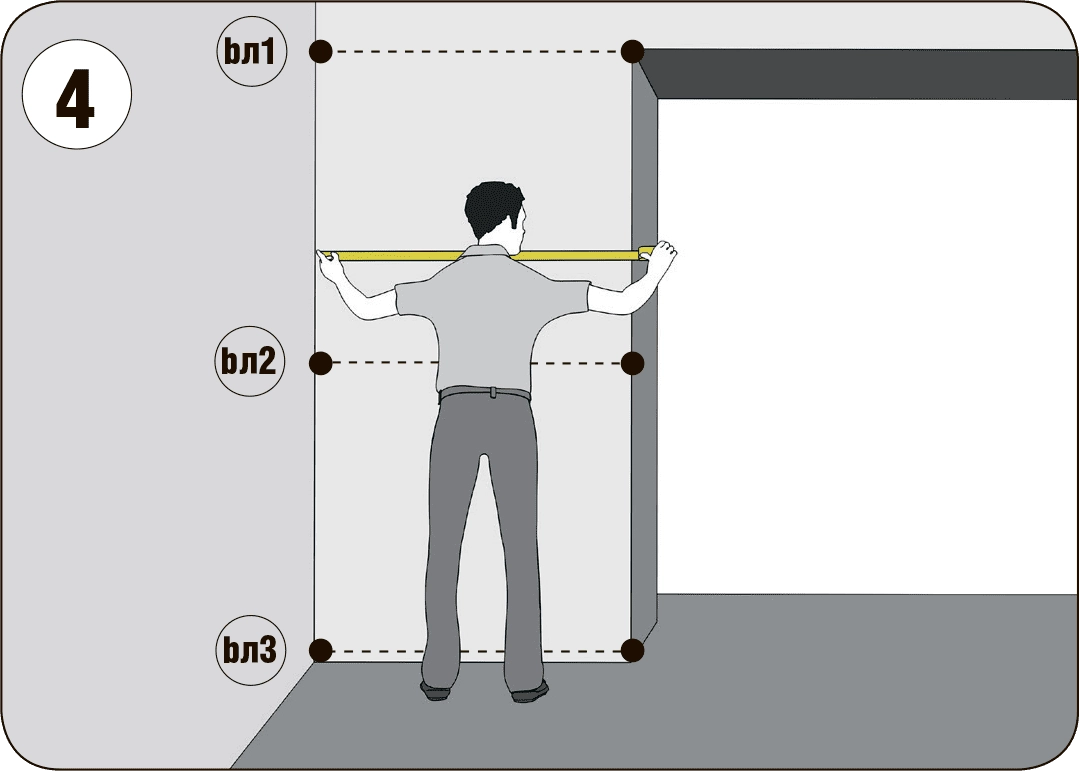

Замерьте левый пристенок (bл) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное  значение
Замерьте левый пристенок (bл) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение

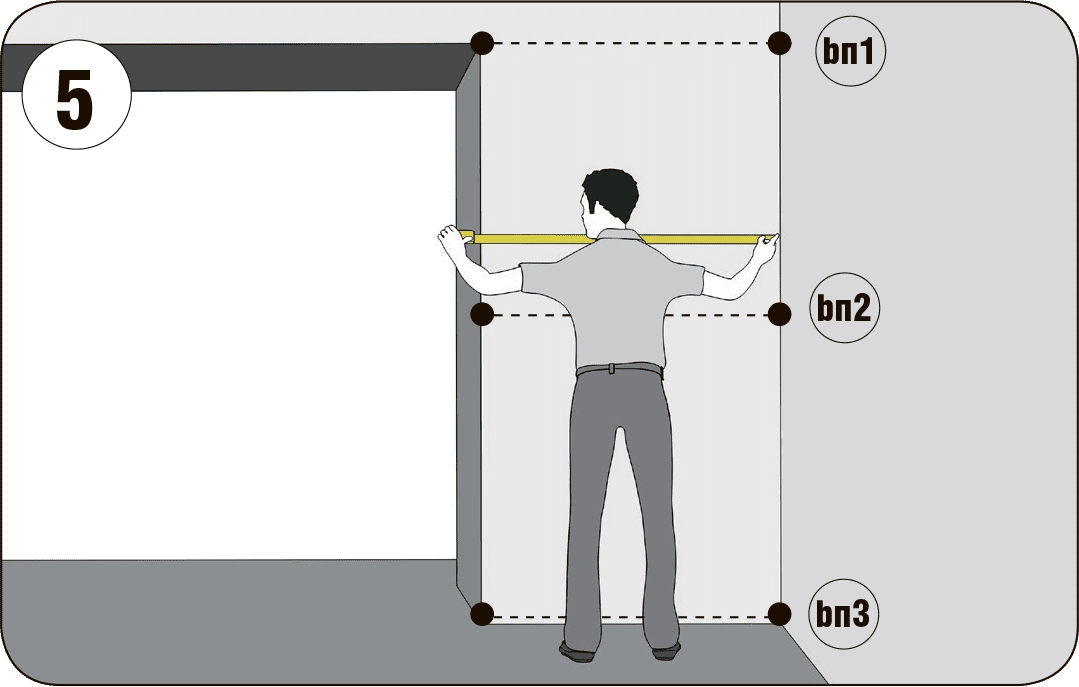

Замерьте правый пристенок (bп) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное  значение
Замерьте правый пристенок (bп) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение

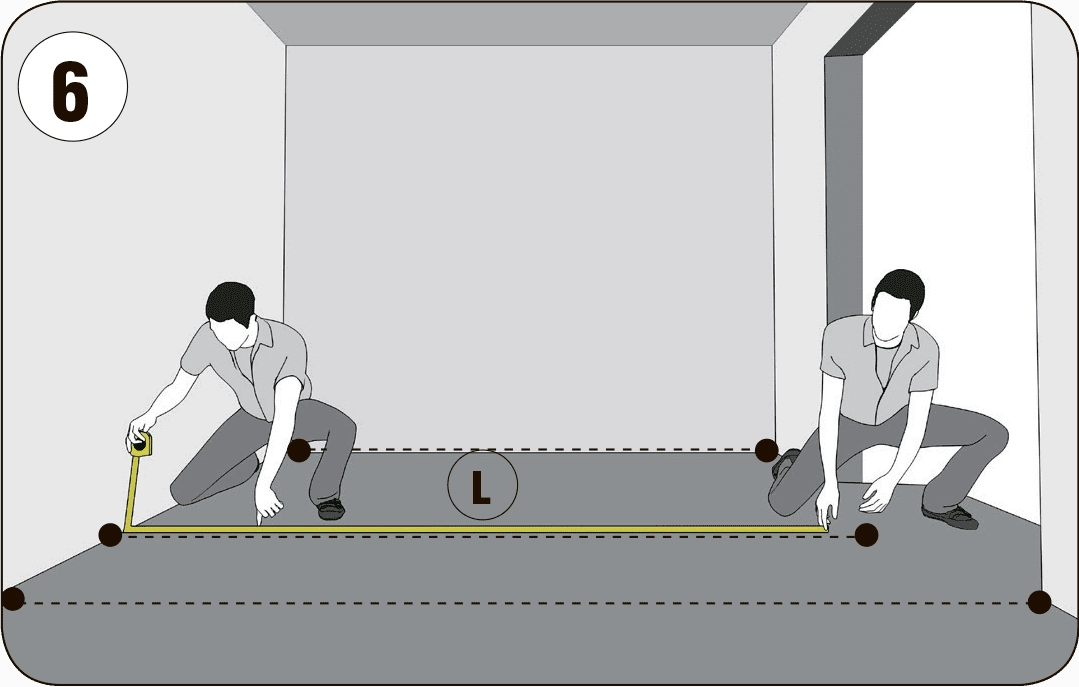

Замерьте длину помещения (L), как показано на рисунке.  Запишите минимальное значение
Замерьте длину помещения (L), как показано на рисунке. Запишите минимальное значение
